Los planos de evacuación son uno de los elementos más importantes dentro de cualquier estrategia de prevención y protección contra incendios. Su función es proporcionar a los ocupantes de un edificio información clara e inmediata sobre cómo actuar ante una emergencia, permitiéndoles identificar rápidamente las rutas de evacuación, las salidas disponibles y los medios de protección contra incendios más cercanos.
Aunque muchas personas los consideran simplemente un elemento informativo, la realidad es que los planos de evacuación forman parte de los sistemas de seguridad exigidos por la normativa española y deben cumplir requisitos específicos de diseño, contenido, ubicación y mantenimiento para garantizar su eficacia en caso de incendio.
En Talleres Calaforra, especialistas en protección contra incendios, instalamos planos de evacuación adaptados a la normativa vigente, ayudando a empresas, comunidades y organismos públicos a cumplir con sus obligaciones legales y mejorar la seguridad de sus instalaciones.
¿Qué es un plano de evacuación?

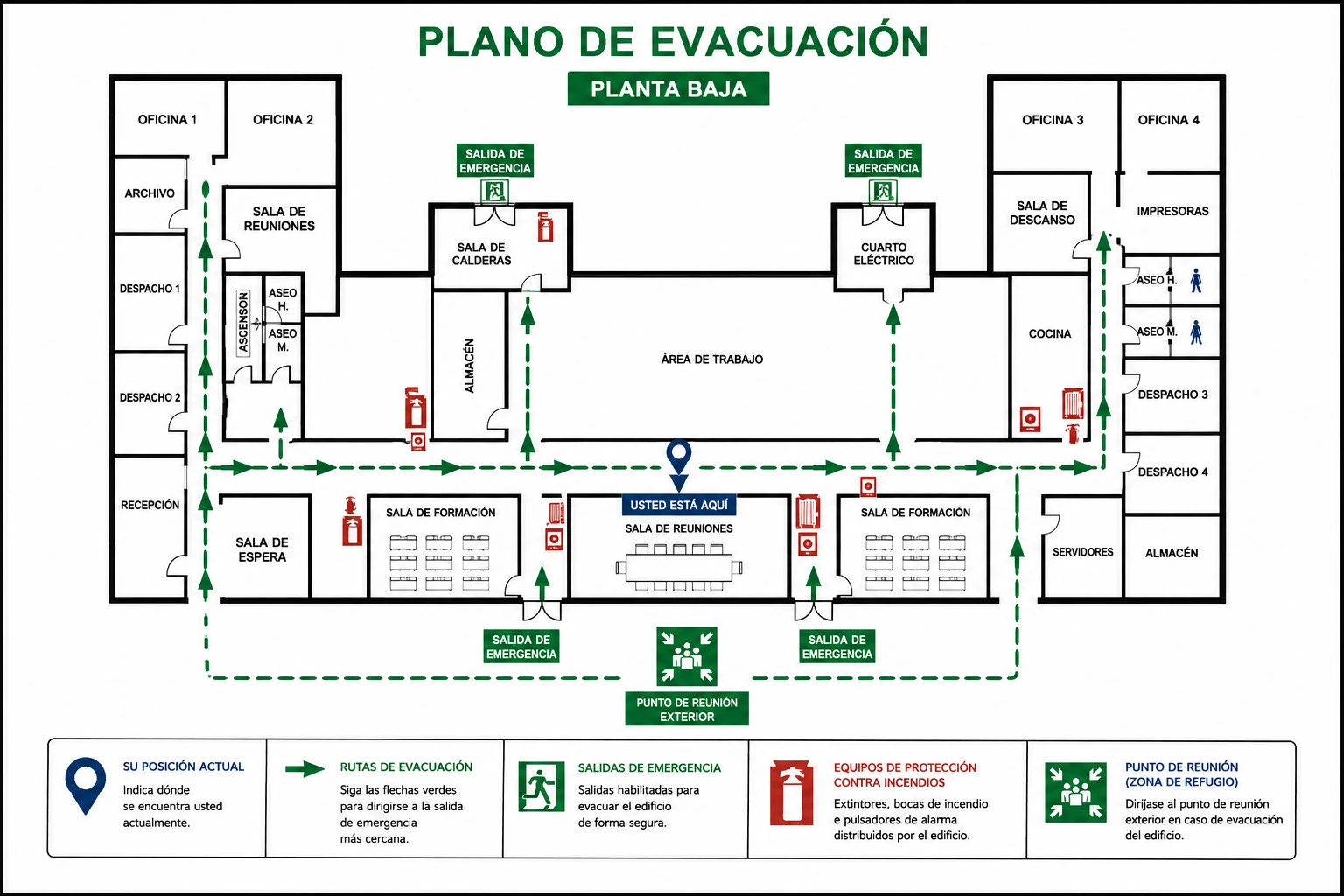

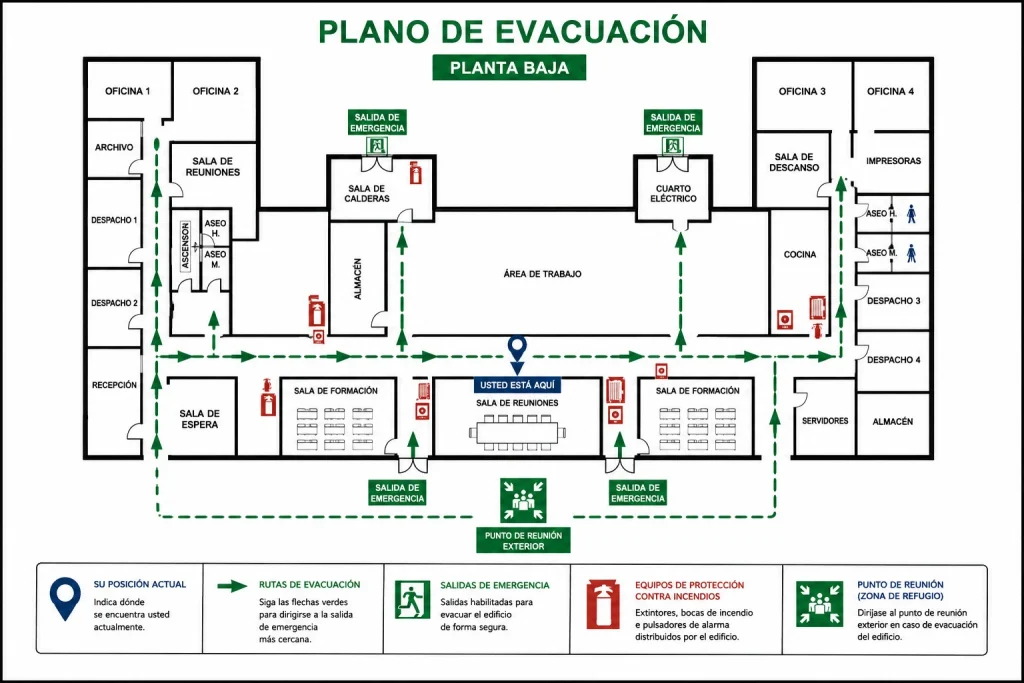

Un plano de evacuación es una representación gráfica simplificada de un edificio o de una zona concreta que muestra a los usuarios cómo abandonar el recinto de forma segura en caso de emergencia.
Su principal objetivo es facilitar la orientación de cualquier persona presente en el edificio, incluso si desconoce las instalaciones, permitiéndole localizar rápidamente:
- Su posición actual.
- Las rutas de evacuación disponibles.
- Las salidas de emergencia.
- Los equipos de protección contra incendios.
- Los puntos de reunión o zonas de refugio cuando existan.
Estos planos deben diseñarse siguiendo criterios normalizados para que puedan ser interpretados de forma rápida y universal, independientemente del idioma o del nivel de conocimiento técnico del usuario.
¿Cuándo es obligatorio un plano de evacuación?
Los planos de evacuación son obligatorios en numerosos edificios y actividades donde existe afluencia de público, trabajadores o usuarios que necesitan conocer las vías de salida en caso de emergencia.
Su necesidad suele derivarse de diferentes disposiciones normativas, entre ellas:
- El Código Técnico de la Edificación (CTE).
- El Reglamento de Instalaciones de Protección Contra Incendios (RIPCI).
- La Norma Básica de Autoprotección.
- Los planes de emergencia y autoprotección exigidos para determinadas actividades.
Habitualmente encontramos planos de evacuación en edificios de oficinas, centros comerciales, hoteles, hospitales y centros sanitarios, centros educativos, residencias, instalaciones industriales, administraciones y centros deportivos o culturales.
Además de ser una obligación legal en muchos casos, constituyen una herramienta esencial para reducir el tiempo de respuesta ante una emergencia.
Normativa aplicable en España para los planos de evacuación
La elaboración de los planos de evacuación está regulada principalmente por la norma UNE 23032:2015, que establece la simbología gráfica y los criterios de representación que deben utilizarse en los planos de proyecto, planes de autoprotección y planos de evacuación.
Por su parte, el Reglamento de Instalaciones de Protección Contra Incendios (RIPCI), reconoce los planos de evacuación como parte de los sistemas de señalización luminiscente y exige que cumplan con la normativa técnica correspondiente. Asimismo, establece la obligación de su mantenimiento periódico.
Otras normas relacionadas son:
- UNE 23033, relativa a la señalización de equipos y sistemas de protección contra incendios.
- UNE 23034, sobre señalización de vías de evacuación.
- UNE 23035, que regula las características de los materiales fotoluminiscentes utilizados en señalización de seguridad.
Gracias a estas normas se consigue que cualquier plano sea comprensible para cualquier usuario y mantenga la misma simbología en todos los edificios.
¿Qué elementos obligatorios debe incluir un plano de evacuación?
Un requisito fundamental de la norma UNE 23032:2015 es que el plano contenga toda la información necesaria para orientar a una persona durante una emergencia.
Entre los elementos obligatorios destacan:
- Indicador «Usted está aquí»: Permite identificar la posición exacta del observador dentro del edificio y constituye uno de los elementos más importantes del plano.
- Rutas de evacuación: Deben representarse claramente los recorridos principales y, si los hay, los recorridos alternativos para abandonar la zona afectada.
- Salidas y salidas de emergencia: Todas las puertas de evacuación y salidas de emergencia deben estar perfectamente identificadas.
- Escaleras y vías de comunicación vertical: Es necesario señalar escaleras protegidas, escaleras de emergencia y otras vías de comunicación relevantes para la evacuación.
- Equipos de protección contra incendios: El plano debe mostrar la ubicación de:
- Extintores.
- Bocas de Incendio Equipadas (BIE).
- Sistemas manuales de alarma de incendios (pulsadores).
- Equipos de primera intervención.
- Zonas de refugio y puntos de reunión: si existen deben figurar en el plano para facilitar la gestión de la emergencia.
- Instrucciones básicas de actuación sobre cómo actuar en caso de incendio o evacuación, facilitando una respuesta rápida y organizada.
¿Cómo debe ser un plano de evacuación?
Para que sea realmente útil durante una emergencia, un plano de evacuación debe cumplir varios criterios fundamentales.
Debe ser claro y fácilmente interpretable: La información debe presentarse de forma sencilla, evitando detalles innecesarios que dificulten su lectura.
Debe estar correctamente orientado: El plano debe coincidir con la posición y orientación del observador. De este modo, la persona puede identificar inmediatamente la dirección que debe seguir.
Debe utilizar simbología normalizada: Todos los símbolos empleados deben ajustarse a los criterios establecidos por la UNE 23032 para evitar interpretaciones erróneas.
Debe ser visible incluso en caso de fallo eléctrico: Por este motivo, los planos suelen fabricarse con materiales fotoluminiscentes que permanecen visibles en condiciones de baja iluminación o durante un corte de suministro eléctrico. Estos materiales deben cumplir los requisitos establecidos en la normativa UNE 23035.
¿Dónde se colocan los planos de evacuación?
La ubicación es tan importante como el propio contenido del plano.
La normativa y las buenas prácticas recomiendan instalarlos en lugares donde las personas puedan consultarlos fácilmente antes o durante una emergencia.
Los puntos más habituales donde se pueden encontrar los planos de evacuación son:
- Entradas principales.
- Recepciones.
- Vestíbulos.
- Pasillos de gran circulación.
- Ascensores.
- Rellanos de las escaleras.
- Hall en zonas comunes.
- Plantas de hoteles, normalmente junto a los ascensores y salidas de emergencia.
- Áreas de trabajo con alta ocupación.
En definitiva, se ubican en lugares concurridos o próximos a las zonas de salida en caso de emergencia. El objetivo es que cualquier ocupante pueda identificar rápidamente su ubicación y conocer la ruta de evacuación más cercana desde el punto exacto donde se encuentra.
Mantenimiento e inspección: una obligación legal
Disponer de un plano de evacuación no es suficiente. La normativa exige que permanezca actualizado y en perfecto estado de conservación.
El RIPCI considera los planos de evacuación como parte de los sistemas de señalización de seguridad y exige revisiones periódicas para comprobar tanto su correcta ubicación como su legibilidad.
Además, se debe comprobar que la información representada en el plano permanece vigente y sin modificaciones. Cualquier reforma, redistribución de espacios o modificación de las vías de evacuación debe reflejarse inmediatamente en los planos.
Talleres Calaforra: especialistas en planos de evacuación y señalización de seguridad
En Talleres Calaforra instalamos planos de evacuación adaptados a la normativa vigente, garantizando que cada plano refleje fielmente la realidad de las instalaciones y cumpla con los requisitos establecidos por el RIPCI, el CTE y la norma UNE 23032:2015.
Nuestro equipo técnico realiza el estudio de las instalaciones, verifica las rutas de evacuación, identifica los medios de protección contra incendios y desarrolla soluciones personalizadas para cada edificio.
Si necesita actualizar sus planos de evacuación, implantar un plan de emergencia contra incendios o garantizar el cumplimiento normativo de sus instalaciones, contacte con Talleres Calaforra, podemos estudiar el proyecto, ayudando a mejorar la seguridad del edificio con soluciones profesionales y totalmente adaptadas a la legislación vigente.
